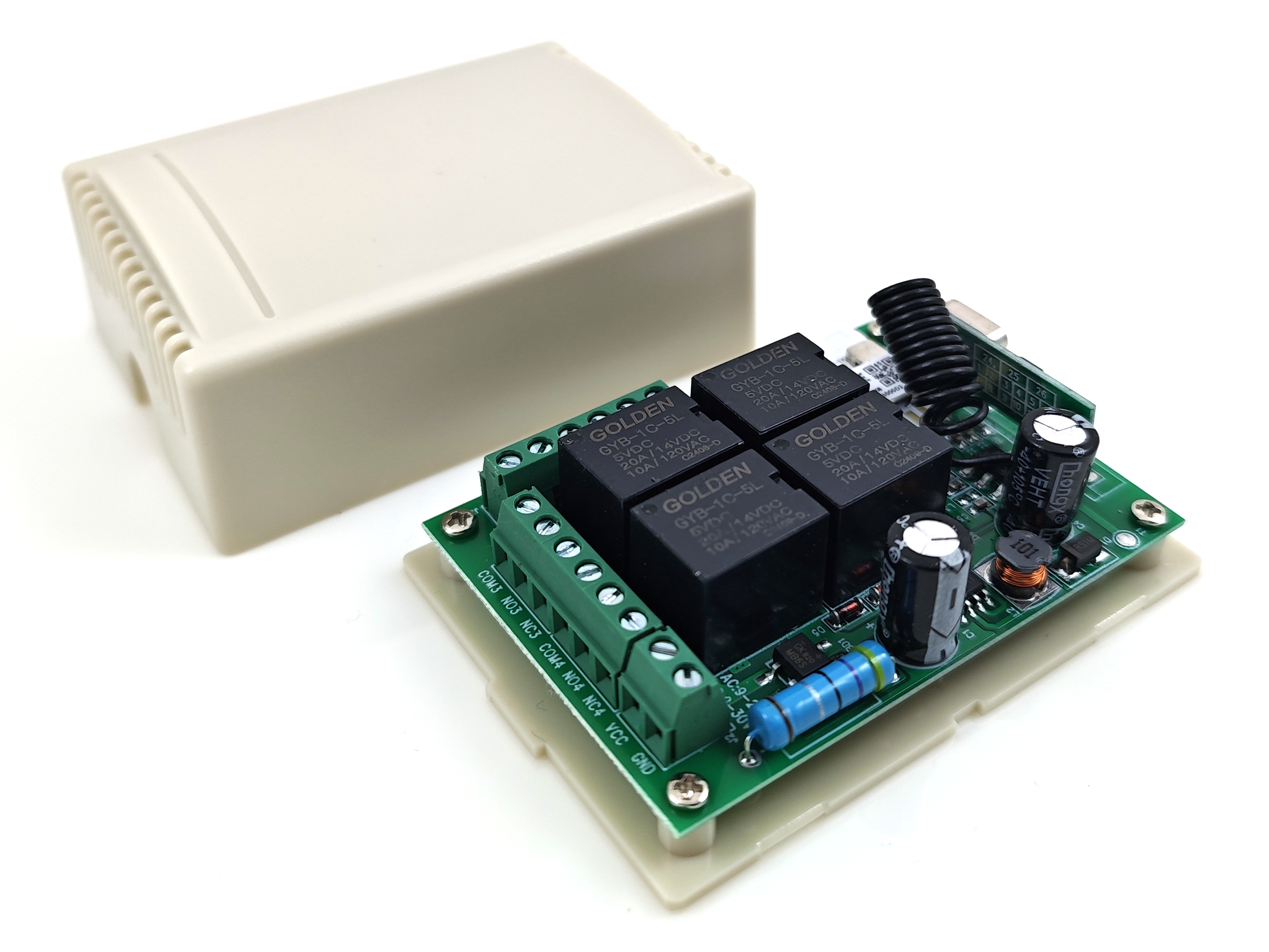

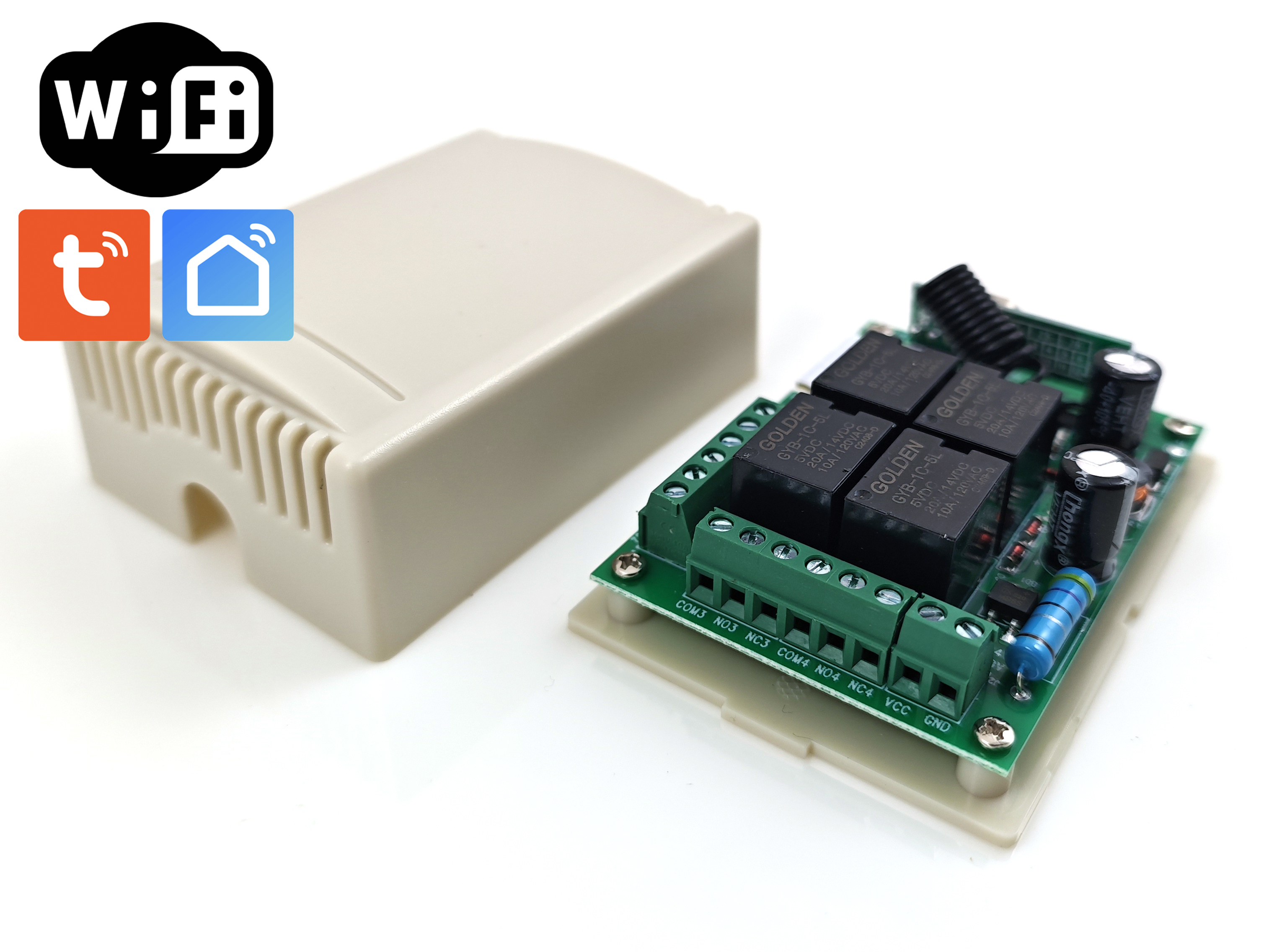

Fjärrstyrt WiFi relä (TUYA/Smart Life) med 4 kanaler för 12 V & 24 V

4-kanals smart relä med Wi-Fi och TUYA-app

Smart, flexibel och fjärrstyrd relämodul som gör det enkelt att styra flera elektriska laster samtidigt. Med stöd för både Wi-Fi och RF kan du kontrollera upp till fyra separata kretsar via mobilapp eller fjärrkontroll – perfekt för smarta hem, automation och tekniska installationer.

Fjärrstyrning via Wi-Fi
Anslut relämodulen till ditt 2.4 GHz Wi-Fi-nätverk och styr alla utgångar direkt från TUYA / Smart Life-appen på Android eller iOS. Slå av och på, skapa scheman, använd timers och dela kontrollen med andra användare – oavsett var du befinner dig.

Fyra kanaler – individuell styrning
Varje kanal styrs separat, vilket gör modulen idealisk för exempelvis belysning, motorer, fläktar, pumpar, portar eller andra elektriska laster som kräver individuell kontroll.

Flera driftlägen

• Självlåsande läge (på/av)
  Tryck en gång för att aktivera reläet och en gång till för att avaktivera det. Lämpligt för till exempel belysning eller för att koppla samman och bryta en krets.
• Momentant läge (pulsläge)
  Reläet är aktivt så länge knappen hålls nedtryckt. När knappen släpps avaktiveras reläet. Lämpligt för korta aktiveringar, till exempel när en solenoid ska dras tillfälligt.
• Tidsstyrt momentant läge
  Automatisk aktivering under valbar tid, 0–60 sekunder.

Alla inställningar görs enkelt direkt i appen.

Utbyggbar fjärrstyrt relä med extra kontroller

Förutom Wi-Fi kan reläet även styras med RF-fjärrkontroller på 433 MHz (kodning 1527). Du kan lägga till upp till 30 fjärrkontroller via appen och kombinera mobilstyrning med klassisk fjärrkontroll.

Vi har massa olika designer på passande fjärrkontroller – Extra kontroller finner du här!

Tekniska specifikationer

• Driftspänning: 9–24 V AC/DC

• Antal kanaler: 4 st, oberoende

• Kommunikation: Wi-Fi-standard: IEEE 802.11 b/g/n (endast 2.4 GHz) + RF 433 MHz

• App: TUYA / Smart Life (Android & iOS)

• Driftlägen: Dubbeltryck, Momentant, timer (0–60 sek)

• Funktioner i app: Fjärrstyrning, schemaläggning, timer, scenstyrning och användardelning

• Driftstemperatur: −20 °C till +70 °C

Anslut & installera fjärrstyrt relä:

Att koppla in det fjärrstyrda reläet är enkelt. Koppla in plus på skruven VCC och minus/jord till skruven GND. Detta är nödvändigt för att mottagaren ska fungera.
OBS! Använd ej batteriladdare som strömkälla, de orsakar störningar som kan t.ex. kraftigt reducera räckvidden. Rekommenderad strömkälla är stabil DC-nätadapter eller fast installation.

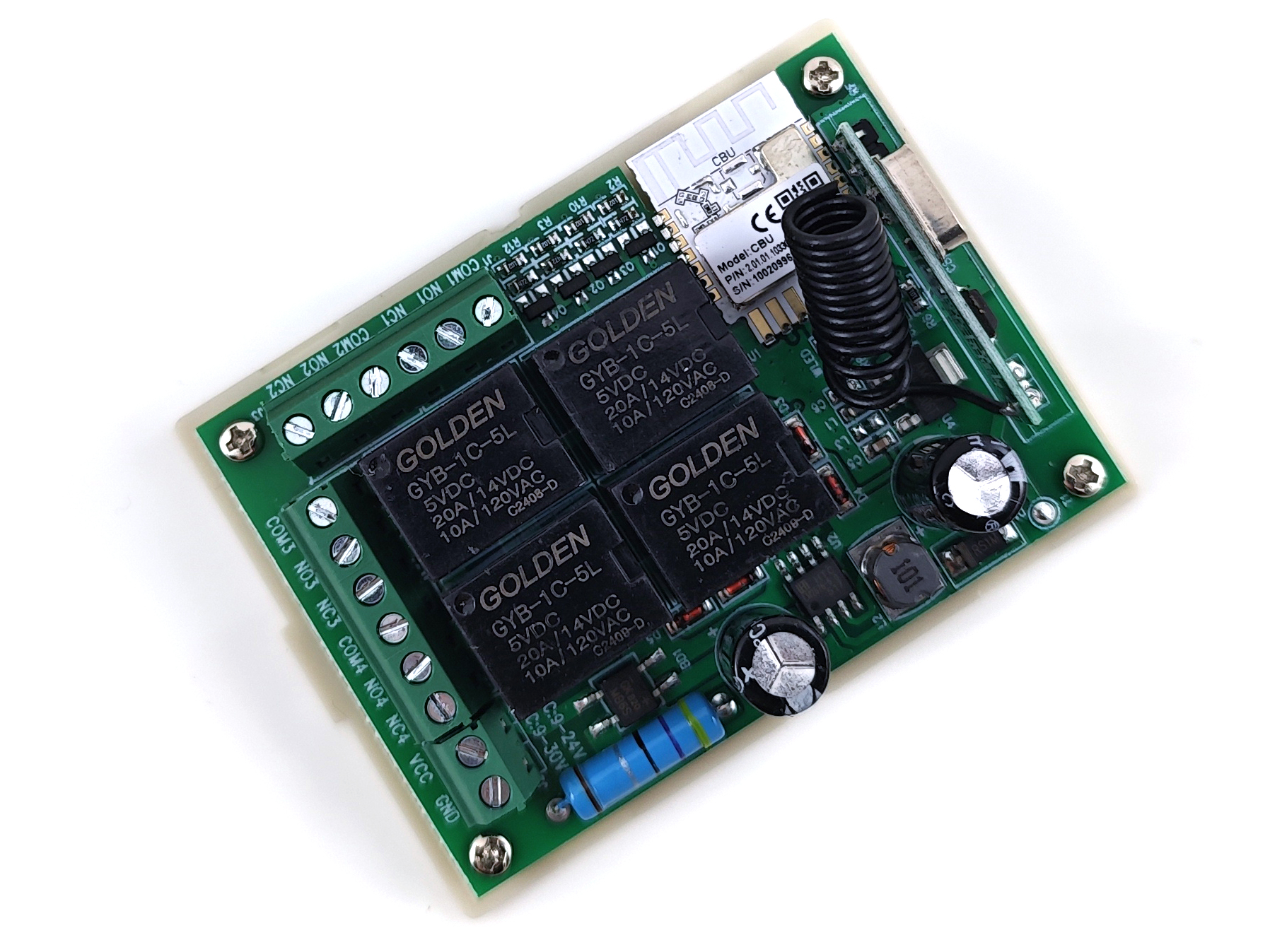

Kvar finns nu portarna NC (normalt sluten), COM (gemensam) och NO (normalt öppen).
När reläet inte är aktiverat än anslutningarna NC och COM sammankopplade.
När reläet är aktiverat så då anslutningarna NO och COM sammankopplade.

Vill du t.ex. ge ström till en lampa så kopplar du in en pluskabel på COM, och sedan en kabel från NO till lampan. När du nu aktiverar reläet så sluts kretsen mellan COM och NO vilket matar lampan med spänningen du kopplade in på COM porten.

Max belastning: upp till 20 A vid 14 V DC.
Belastningen måste anpassas efter spänning och typ av last.

Det som ingår:
Relämodul och manual.

Mått:
ca 75 × 55 × 29 mm.
